Kako se ugrađuju vijčani šipovi - proces od početka do kraja

Ugradnja vijčanih šipova je proces koji većinu ljudi iznenadi svojom brzinom i jednostavnošću. Za razliku od betonskih temelja gde se iskopava, oplata i čeka sušenje, vijčani šipovi se hidrauličnom mašinom uvrću direktno u tlo. U ovom članku prolazimo kroz svaki korak ugradnje, od prvog poziva do gotovih temelja spremnih za gradnju.

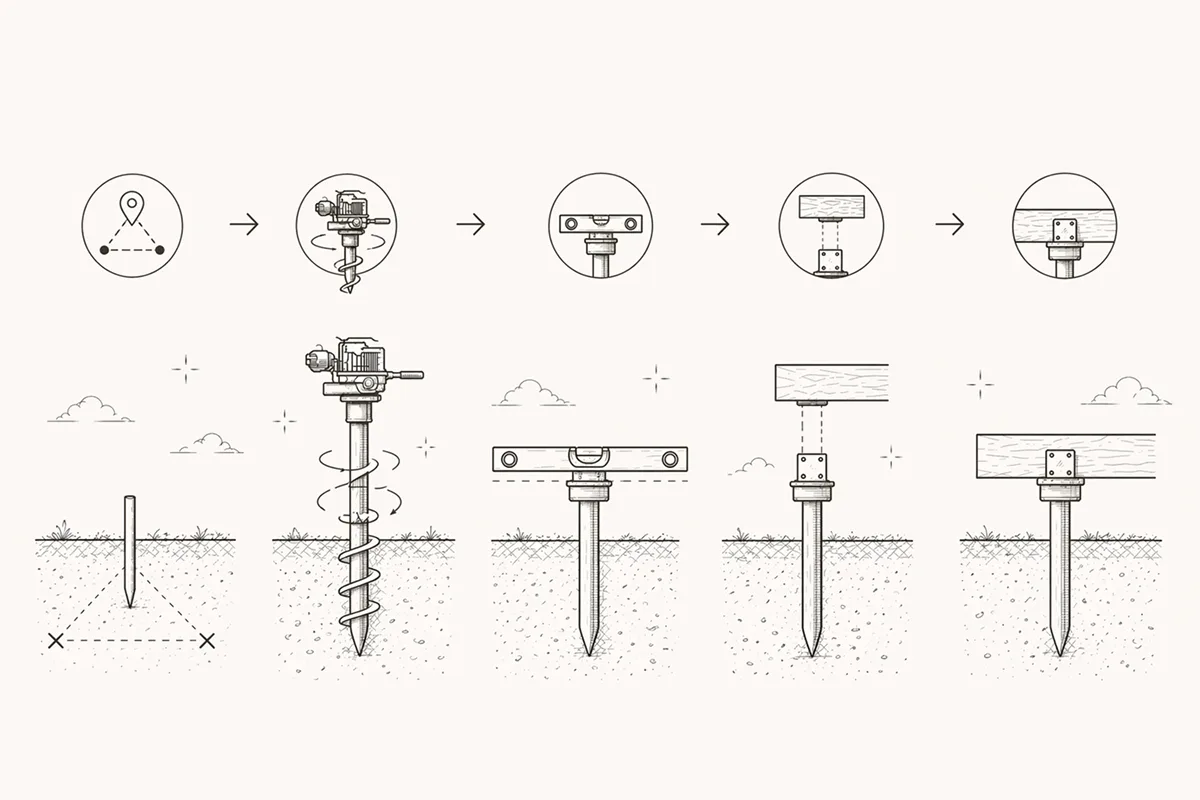

Pregled procesa ugradnje vijčanih šipova

Kompletna ugradnja vijčanih šipova za prosečnu vikendicu traje jedan radni dan. Proces se sastoji od tri ključne faze:

1. Priprema: procena terena, projektovanje temelja, priprema ponude
2. Dolazak na teren: transport opreme i materijala, obeležavanje pozicija
3. Sama ugradnja: uvrtavanje šipova, nivelacija, montaža glava

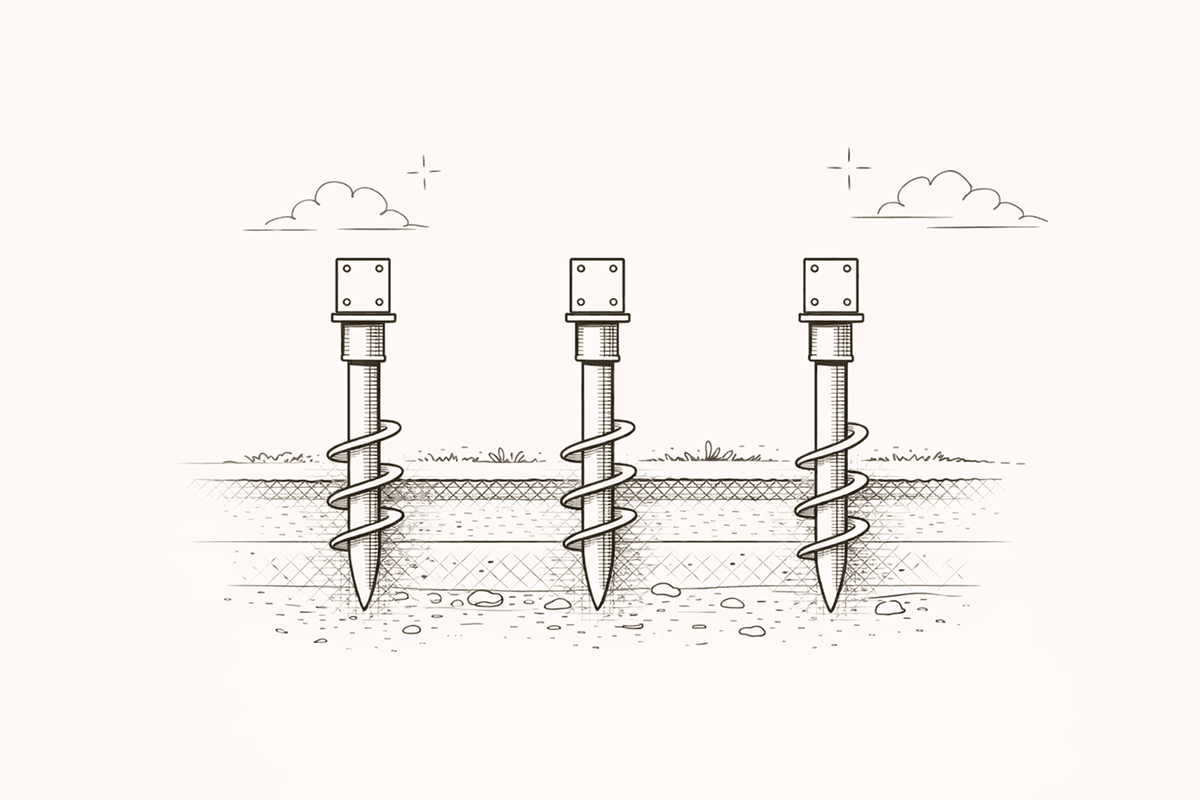

Detalje o samom principu rada i prednostima pročitajte u kompletnom vodiču za vijčane šipove.

Faza 1: Priprema pre ugradnje

Procena terena i projektovanje

Prvi korak je procena lokacije i projekta. Na osnovu informacija koje nam pošaljete (površina objekta, tip konstrukcije, lokacija, nagib terena i tip tla ako znate), naš tim pravi raspored šipova. Svaki šip se pozicionira da nosi opterećenje koje mu pripada u konstrukciji.

Rezultat ove faze je tehnički plan sa:

• Brojem šipova (za vikendicu 40-60m² obično 9-15 šipova)
• Prečnikom šipova (76mm, 89mm ili 108mm)
• Dubinom ugradnje (1,5-3m, zavisno od tla)
• Tačnim pozicijama šipova
• Konačnom cenom

Dogovor termina i pristupa

Za ugradnju je potreban pristup za kompaktnu mašinu, pristupni put od bar 2,5 metra širine. Ako je parcela teško pristupačna, dogovaramo logistiku unapred. Za vikendice na udaljenim lokacijama, ugradnja se obično zakazuje 2-4 nedelje unapred.

Šta vi pripremate

Pre dolaska naše ekipe, vi treba da:

• Obeležite pozicije objekta: četiri ugaone tačke, ako je moguće sa koncem između
• Obezbedite pristupni put: sklonite prepreke koje bi smetale mašini
• Proverite katastar i regulativu: za veće objekte u urbanim sredinama proverite dozvole

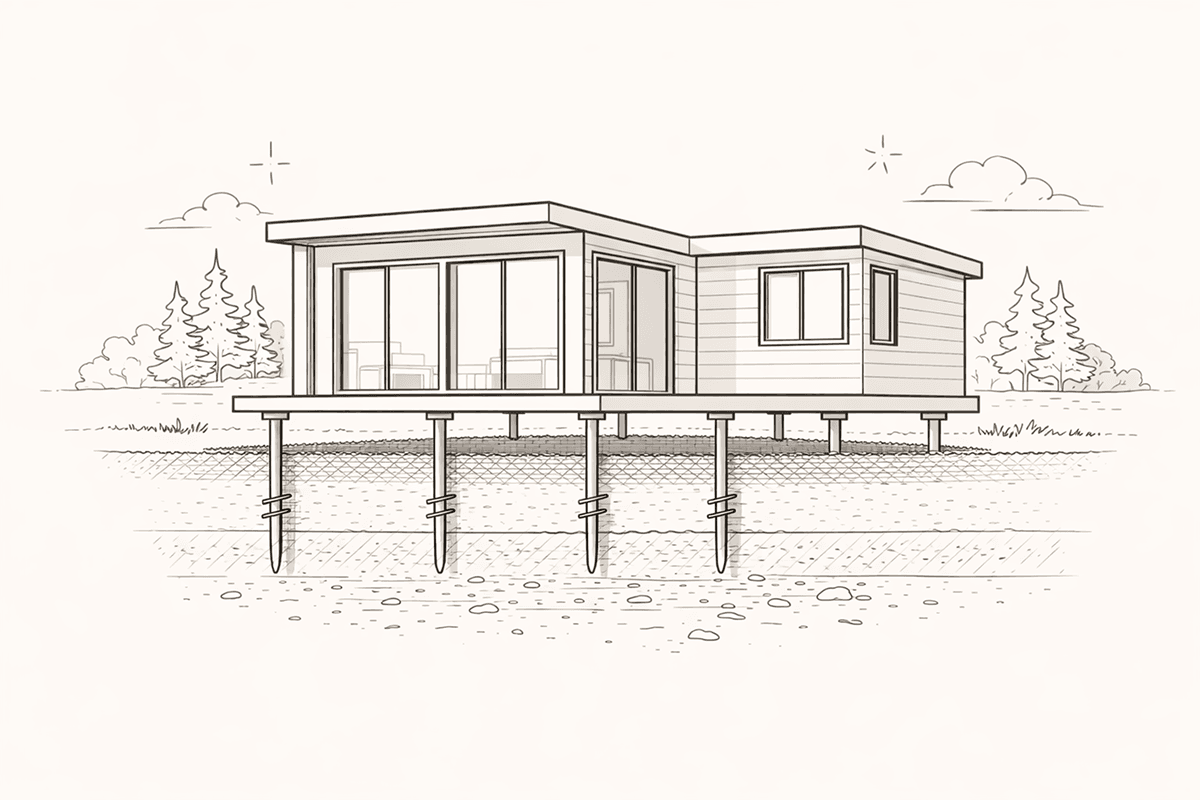

Za detalje o različitim tipovima objekata pogledajte stranice temelji za vikendice, temelji za montažne kuće i temelji za kontejner kuće.

Faza 2: Dolazak na teren

Oprema koja dolazi

Za standardnu ugradnju vijčanih šipova potrebna je:

• Hidraulična mašina za uvrtavanje: obično montirana na mini-bager ili ručno vođena jedinica za uske pristupe
• Šipovi: pripremljeni po prečniku i dužini prema planu
• Glave šipova: čelične ploče koje se montiraju na vrh nakon ugradnje
• Merni instrumenti: laser, nivelir, metar, merač torzije
• Ručni alat: za finalnu montažu i nivelaciju

Za komercijalne projekte ili teže konstrukcije koristimo veće mašine montirane na gusenice ili točkove, koje postižu veću silu uvrtavanja.

Obeležavanje pozicija

Po dolasku na teren, prvi korak je precizno obeležavanje pozicija. Koristeći laser, metar i konac, naš tim na tlu obeležava tačke gde će biti ugrađen svaki šip. Preciznost u ovoj fazi je ključna, jer greška od 5cm može da prenese problem u konstrukciju.

Za objekte složenijeg oblika (L, T, U) koristimo geodetske tačke kao referentne. Za vikendice pravougaonog oblika, pravi ugao između stranica proveravamo dijagonalama (3-4-5 pravilo).

Brza provera tla

Pre početka ugradnje, naš tim radi brzu proveru tla, vizuelnu inspekciju i probnu penetraciju na jednoj poziciji. Cilj je da se potvrdi da je tlo u skladu sa pretpostavkama iz projektne faze. Ako naiđemo na neočekivanu stenu ili veoma meki sloj, prilagođavamo strategiju (duži šipovi, veći prečnik, pilot-rupe).

Faza 3: Ugradnja šipova

Proces ugradnje vijčanih šipova hidrauličnom mašinom na terenu

Uvrtavanje prvog šipa

Ugradnja počinje postavljanjem šipa u vertikalnu poziciju na obeleženu tačku. Hidraulična glava mašine zahvata gornji deo šipa i rotacijom ga uvlači u tlo. Lopatice na donjem kraju šipa funkcionišu kao zavrtanj, svaki okret uvlači šip za nekoliko centimetara dublje.

Vreme uvrtavanja jednog šipa zavisi od:

• Tipa tla: meka glina 5-10 minuta, kompaktno tlo 15-30 minuta, kamenit teren 30-60 minuta
• Dubine: standardna dubina 1,5-2m se postiže brzo, produženi šipovi od 3m+ traju duže
• Prečnika: deblji šipovi zahtevaju veću silu uvrtavanja

Kontrola momenta uvrtavanja

Tokom uvrtavanja merimo moment (torziju) koji je potreban da se šip okrene. Ovaj podatak je direktna indikacija nosivosti. Što je potrebniji veći moment, to je veća nosivost šipa u tom tlu. Kada moment dostigne ciljanu vrednost, šip je na pravoj dubini i sidrenju.

Ova kontrola je jedna od najvećih prednosti vijčanih šipova u odnosu na betonske temelje. Kod betona nemate način da u realnom vremenu proverite nosivost, dok kod šipova svaki element ima merljivu karakteristiku.

Ugradnja svih šipova

Nakon prvog šipa, tim nastavlja sa ostalim pozicijama u logičnom redosledu, obično od jednog ugla ka suprotnom. Iskusan tim za vikendicu od 40m² ugradi 10-12 šipova za 3-4 sata.

Za veće projekte ili teže terene, ugradnja može trajati i dva dana, ali čak i tada je znatno brža od betonskih temelja koji zahtevaju 2-4 nedelje.

Rad u težim uslovima

Jedna od velikih prednosti vijčanih šipova je da se mogu ugrađivati:

• Po kiši: voda ne utiče na proces
• Po mrazu: zamrznuta površina se probija mašinom
• Na strmim terenima: svaki šip ide do potrebne dubine
• Na vlažnom tlu: ne iskopava se, pa nema problema sa vodom u jamama
• U šumi: kompaktna oprema prolazi kroz uske staze

Pogledajte primere ugradnje za solarne elektrane i ograde gde ovi uslovi često dolaze u kombinaciji.

Faza 4: Nivelacija i montaža glava

Sečenje na istu visinu

Nakon što su svi šipovi uvrnuti, oni obično nisu na istoj visini iznad zemlje, jer je tlo neravno ili se šipovi zaustave na različitim dubinama zbog lokalnih razlika u tlu. Zato se koristi laser nivo za označavanje referentne visine, a gornji delovi šipova se seku na tu visinu.

Za neravne terene gde vikendica treba da stoji iznad padine, svaki šip se može ostaviti na različitoj visini. Drvena ili čelična podkonstrukcija se zatim montira direktno na vrh, formirajući ravnu platformu iznad neravnog terena.

Montaža glava šipova

Na vrh svakog šipa zavaruje se ili vijcima pričvršćuje glava šipa, čelična ploča sa pripremljenim otvorima za povezivanje sa drvenim gredama, čeličnim profilima ili panelima konstrukcije. Tip glave zavisi od tipa konstrukcije:

• U-profil za drvene grede: najčešći za vikendice i terase
• Ravna ploča: za čelične konstrukcije i solarne panele
• Prilagodljiva glava: sa mogućnošću fine korekcije visine posle montaže

Finalna provera

Pre predaje gotovih temelja, tim proverava:

• Geometriju (uglovi, dijagonale, razmaci)
• Nivelaciju svih glava
• Vertikalnost šipova (maksimalno 1° odstupanja)
• Kvalitet spojeva glava sa šipovima
• Dokumentaciju ugradnje (moment uvrtavanja, dubina, tip tla)

Gotovi temelji su spremni za montažu konstrukcije istog dana. Nema čekanja, nema sušenja.

Vremenski okvir ugradnje

Orijentaciono vreme za različite projekte:

Projekat	Broj šipova	Vreme ugradnje
Terasa 15m²	4-6	3-4 sata
Kontejner kuća 15m²	4-6	3-4 sata
Mini vikendica 25m²	6-8	4-5 sati
Vikendica 40-60m²	9-15	1 radni dan
Vikendica 80m²	15-20	1-2 dana
Montažna kuća 100m²	20-30	1-2 dana
Solarna elektrana 10kW	20-30	1-2 dana
Ograda 50m	17-25	1 dan

Ovo je vreme samog uvrtavanja i montaže. Ne uračunava pripremu, transport i projektovanje koji se rade unapred.

Šta očekivati kao klijent

Dan pre ugradnje

Dan pre ugradnje potvrđujemo tačno vreme dolaska i proveravamo pristup. Vi treba da obezbedite da:

• Parcela je pristupačna (uklonjeno granje, dogovoren prolaz)
• Obeležene su ugaone tačke objekta
• Struja nije potrebna (naša oprema ima svoj agregat ili dizel)

Tokom ugradnje

Naš tim od 2-3 osobe radi samostalno. Vi ne morate biti prisutni, ali je preporučljivo da budete dostupni telefonom za eventualna pitanja o rasporedu ili detaljima. Buka je umerena, uporediva sa mini-bagerom.

Posle ugradnje

Dobijate:

• Gotov temelj spreman za montažu konstrukcije
• Izveštaj o ugradnji sa podacima o svakom šipu (dubina, moment, pozicija)
• Garancija na materijal i ugradnju

Odmah možete početi sa gradnjom: danas šipovi, sutra konstrukcija. Bez čekanja.

Često postavljana pitanja

Koliko dugo traje ugradnja za prosečnu vikendicu?

Za vikendicu 40-60m² sa 9-15 šipova, ugradnja traje jedan radni dan (6-8 sati na terenu). Uključuje dolazak, obeležavanje, uvrtavanje svih šipova, nivelaciju i montažu glava.

Da li je potrebno da budem prisutan tokom ugradnje?

Nije obavezno, ali je preporučljivo. Naš tim radi samostalno na osnovu odobrenog plana. Pre početka radova obeležavamo tačne pozicije i pokazujemo vam ih, što je dobar trenutak da potvrdite da je sve u skladu sa vašom vizijom.

Šta ako naiđete na stenu tokom uvrtavanja?

Ako šip ne može da se uvrne do planirane dubine zbog stene, imamo nekoliko opcija: (1) bušenje pilot-rupe kroz stenu, (2) ugradnja šipa većeg prečnika na manjoj dubini, (3) pomeranje pozicije šipa. Iskusan tim procenjuje situaciju na licu mesta i predlaže rešenje.

Da li ugradnja ostavlja nered na parceli?

Gotovo nikakav. Vijčani šipovi se uvrću bez iskopavanja, pa nema gomile zemlje. Jedini trag je mali otvor oko šipa koji se obično sam "zatvori" unutar par dana. Ovo je velika prednost za parcele u zaštićenim zonama ili one koje ste već uredili.

Mogu li ugrađeni šipovi da se pomere ili podignu?

Ne, pod normalnim uslovima. Šipovi su sidreni spiralnim lopaticama koje drže i na vertikalna i bočna opterećenja. Nosivost jednog šipa je 3-12 tona, što je daleko veće od opterećenja koje prima u konstrukciji vikendice.

Da li mogu da pratim ugradnju?

Naravno. Većina klijenata bude na terenu bar deo vremena, jer je ljudima zanimljivo da vide proces. Možete i snimiti ugradnju, dobar je sadržaj za društvene mreže ako planirate vikendicu na popularnoj lokaciji.

Da li se ugradnja radi preko cele godine?

Da. Vijčani šipovi se ugrađuju od januara do decembra. Nema sezonskih ograničenja kao kod betona. Po ekstremnom vremenu (jak sneg, led), ugradnju možemo odložiti zbog bezbednosti tima, ali to je retkost.

Zaključak

Ugradnja vijčanih šipova je brz, precizan i profesionalan proces koji za jedan dan daje gotove temelje spremne za gradnju. Svaki korak, od projektovanja do finalne nivelacije, meri se i dokumentuje, što daje klijentu sigurnost u kvalitet i nosivost temelja.
