Kako postaviti ogradu bez betona: vijčani šipovi za stubove

Ograda bez betona se postavlja tako što se umesto kopanja rupe i betoniranja svakog stuba u tlo uvrne vijčani šip, a stub se montira na njegovu glavu. Šip ulazi ispod granice smrzavanja, nosi punim kapacitetom odmah po ugradnji i ne traži nikakvo sušenje. U ovom tekstu prolazimo kroz dubinu, razmak stubova, izbor prečnika i terene na kojima ovo rešenje ima najviše smisla.

Pisali smo ga zato što nam se skoro svaka druga ograda javi tek pošto je već jednom postavljena i posle par zima počela da krivi. Redosled grešaka je gotovo uvek isti.

Zašto betoniran stub ograde vremenom krivi

Betoniranje stubova deluje kao najsigurnije rešenje jer je najpoznatije. U praksi je to najčešći uzrok krive ograde posle tri do pet zima, i razlog nije kvalitet betona nego dubina i voda.

Beton u rupi nije temelj, već teg

Kada se iskopa rupa od 60cm i zalije betonom, dobija se masa koja stub drži sopstvenom težinom i trenjem o zidove rupe. Ta masa nema čime da se zakači za dublje i stabilnije slojeve tla. Vijčani šip radi suprotno: spiralna lopatica na dnu ponaša se kao sidro i opterećenje prenosi na sloj koji je bio nosiv i pre nego što je ograda postojala. Zato betonska stopa reaguje na svaku promenu u površinskom sloju, a šip ne.

Mraz podiže beton zajedno sa stubom

Granica smrzavanja u Srbiji kreće se od 60cm do 80cm u nizijskim delovima, a u planinskim krajevima prelazi 100cm. Voda u tlu se pri smrzavanju širi i podiže sve što se nalazi iznad te granice. Betonska stopa koja se završava na 60cm nalazi se tačno u toj zoni, pa se svake zime malo podigne i ne slegne sasvim na staro. Posle nekoliko ciklusa razlika je vidljiva duž cele trase, a najpre se primeti na kapiji koja prestane da naleže.

Voda ostaje tačno tamo gde ne treba

Rupa zalivena betonom oko stuba postaje posuda. Kiša ulazi uz sam stub, a beton je zadržava. Drveni stub odatle trune, a čelični rđa na najnepovoljnijem mestu, na prelazu iz zemlje u vazduh, gde je i naprezanje najveće. Pocinkovani vijčani šip nema tu zonu stalne vlage oko sebe, pa mu se vek meri decenijama, o čemu detaljno pišemo u tekstu o tome koliko traju vijčani šipovi.

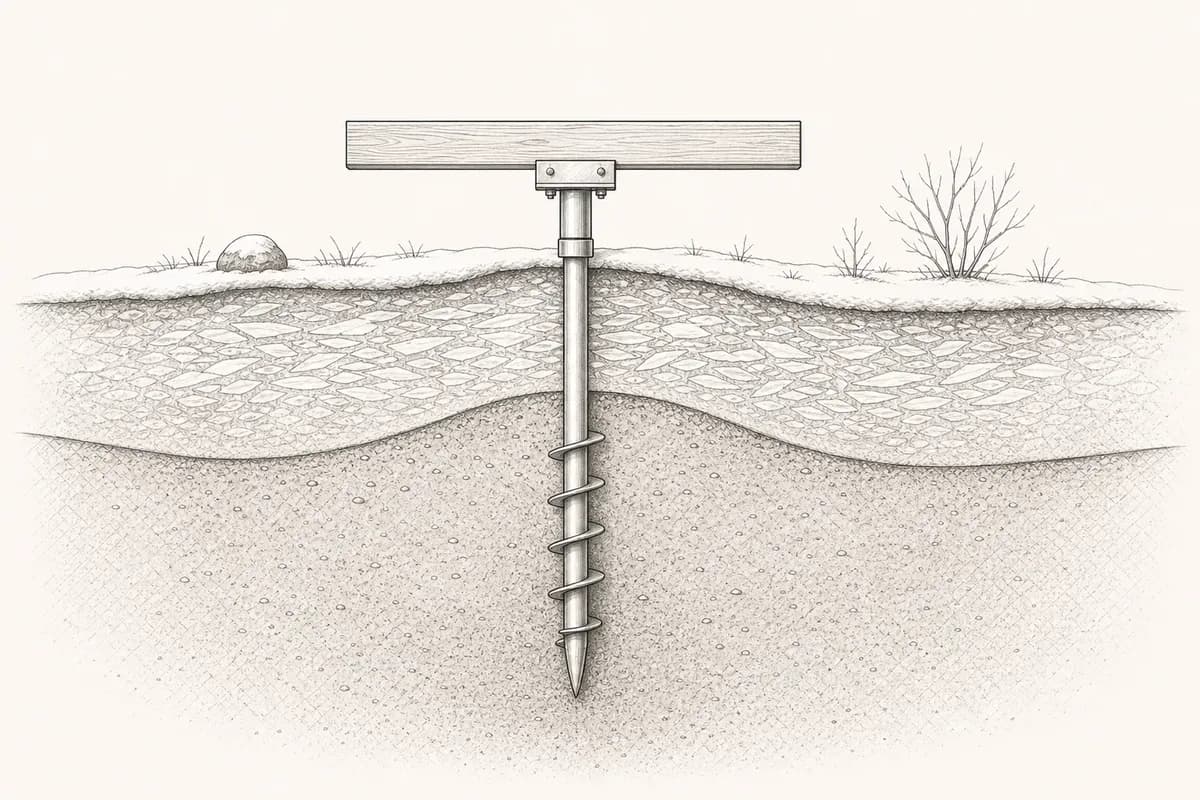

Dubina smrzavanja tla i položaj lopatice vijčanog šipa ispod te granice

Kako se ograda bez betona zapravo postavlja

Postavljanje ograde bez betona ima tri koraka: obeležavanje pozicija po trasi, uvrtanje šipova hidrauličnom mašinom do projektovane dubine i nivelacija glava na istu visinu. Ceo temelj za prosečnu ogradu završava se za jedan dan, a montaža panela ili letvi počinje odmah, bez pauze za vezivanje betona.

Obeležavanje trase i pozicija stubova

Trasa se zategne kanapom i pozicije se obeleže tačno na razmak koji traži izabrani sistem ograde. Kod panelnih ograda to je najčešće 2,5m, jer se panel montira između dva stuba bez sečenja. Ovaj korak je jedini koji ne trpi improvizaciju: ako pozicija odstupa, panel se posle ne uklapa, a kod betona je takva greška nepopravljiva.

Uvrtanje šipova hidrauličnom mašinom

Šip se rotira u tlo bez iskopa i bez odvoženja zemlje. Mašina prati obrtni moment, koji raste kako lopatica ulazi u nosivi sloj, i taj podatak potvrđuje da je šip stigao do tla koje zaista nosi. Ugradnja jednog šipa traje 5 do 10 minuta. Ako se naiđe na kamen ili korenje, pozicija se pomeri ili se probuši pilot rupa, umesto da se šip probija silom i pri tome ošteti cink. Detaljan opis opreme i redosleda radova nalazi se u vodiču o tome kako se ugrađuju vijčani šipovi.

Nivelacija glava i montaža stubova

Vrhovi šipova se seku na tačnu visinu i laserski nivelišu, a presek se obradi cink sprejom da rđa ne krene odatle. Na glavu dolazi stub ograde, zavrtnjima ili u prihvatnu čauru. Visina se kasnije može korigovati podesivom glavom, što je razlika koju beton nema: kod betoniranog stuba jedina korekcija je razbijanje stope.

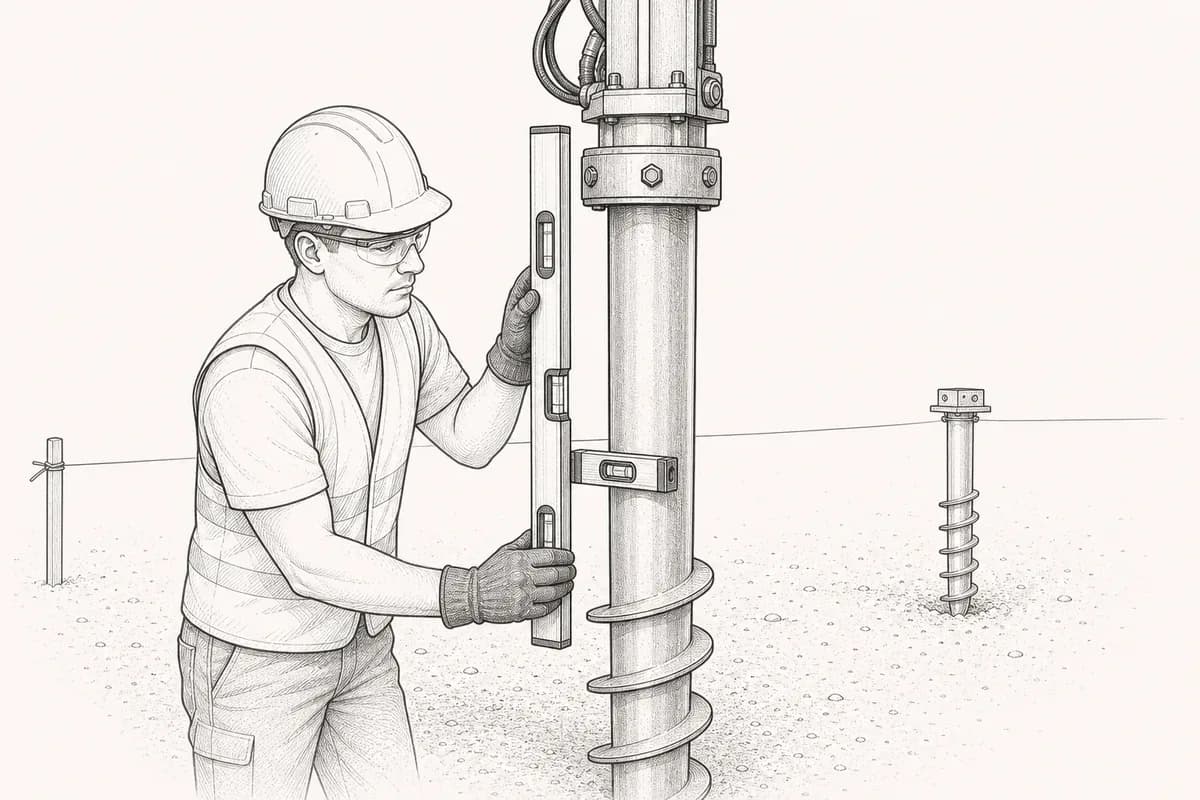

Provera vertikalnosti vijčanog šipa pre montaže stuba ograde

Na kojoj dubini moraju biti temelji za stubove ograde

Temelj stuba ograde mora završiti ispod granice smrzavanja tla. U Srbiji to praktično znači najmanje 80cm, a standardno se ide na 1,5m dubine, gde je lopatica sigurno u stabilnom sloju bez obzira na region. Plići oslonac izdrži prve dve sezone i počinje da se pomera treće.

Dubina nije stvar preterivanja nego jednostavne računice. Sloj tla iznad granice smrzavanja menja zapreminu svake zime i zasićuje se vodom svakog proleća. Sve što se oslanja samo na taj sloj kreće se zajedno sa njim. Zato se kod vijčanih šipova ne pita samo koliko je šip dugačak, nego gde je lopatica, jer ona nosi, a ne cev.

Na terenima gde je površinski sloj nasut ili mek, šip se produžava nastavkom dok obrtni moment ne pokaže da je ušao u nosivo tlo. Kod betona takva korekcija znači novi iskop, kod šipa je to nekoliko dodatnih minuta rada.

Koji je razmak između stubova ograde

Razmak zavisi od tipa ograde i od toga koliko vetra prima njena površina. Puna ograda deluje kao jedro i prenosi znatno veće bočno opterećenje na svaki oslonac nego prozračna žičana.

Tip ograde	Uobičajen razmak stubova	Preporučen prečnik šipa
Žičana i pletena ograda	2,5m do 3m	60mm
Panelna 3D ograda	2,5m	60mm
Drvena letvarica sa prolazom vazduha	2m do 2,5m	60mm
Puna drvena ili limena ograda	1,8m do 2,2m	76mm
Ograda sa gabionima ili teškim ispunama	1,5m do 2m	89mm
Stubovi kapije	Po projektu kapije	89mm ili više

Tabela je polazna tačka, ne pravilo. Kod izloženih parcela na vetrometini razmak se smanjuje, a prečnik povećava, jer bočna sila raste sa kvadratom brzine vetra. Kako se kapacitet oslonca određuje prema tlu i prečniku, objasnili smo u kompletnom vodiču za vijčane šipove.

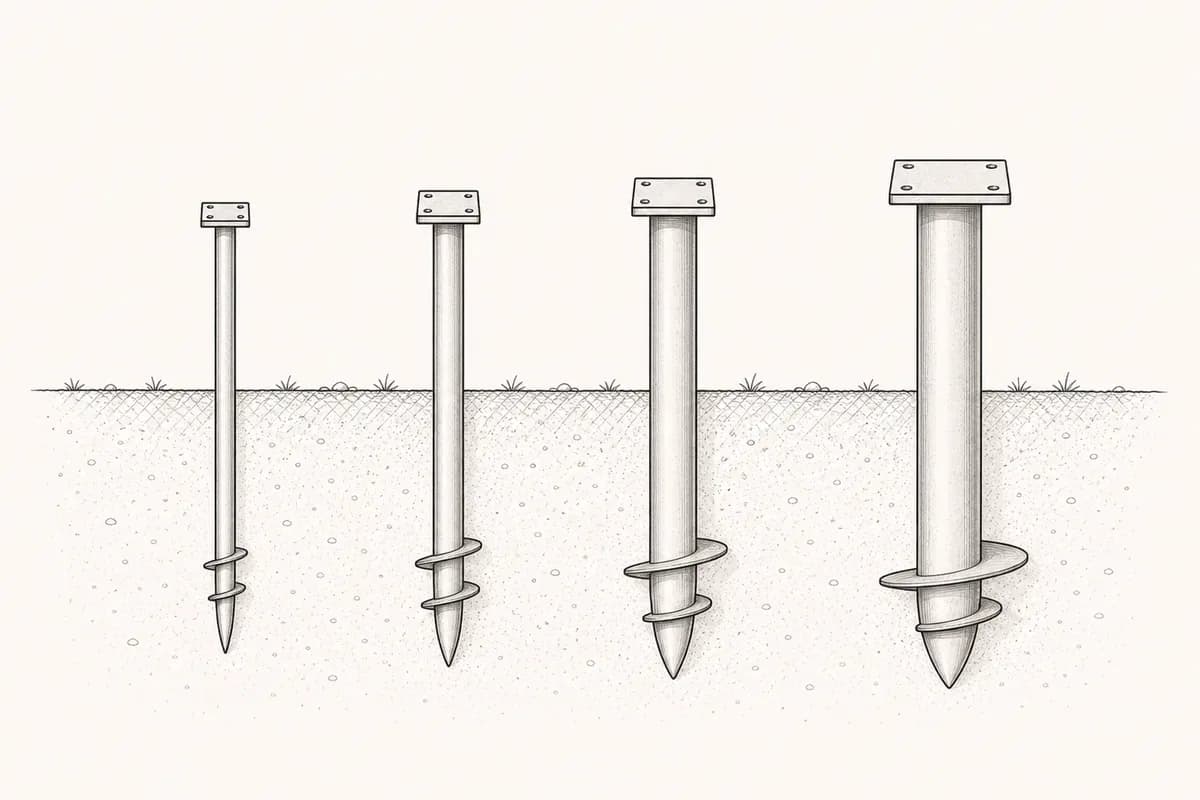

Vijčani šipovi različitih prečnika za stubove ograde i kapije

Ograda bez betona na terenu koji beton ne podnosi

Najveća prednost ovog rešenja ne vidi se na ravnoj i suvoj parceli, gde i beton nekako prođe. Vidi se tamo gde iskop postaje problem.

Nagib

Na padini svaki stub traži drugu dubinu, a betonska stopa na nagibu klizi zajedno sa površinskim slojem. Šipovi se uvrću do svog nosivog sloja, svaki do svoje dubine, i seku na visinu koja prati liniju ograde. Bez nasipanja, bez potpornih zidova i bez skidanja humusa. O gradnji na kosom terenu detaljno pišemo u tekstu o temeljima na nagibu.

Kamenit i nasut teren

Kamen se kod betona rešava pikamerom, što poskupljuje i usporava svaku rupu. Kod šipova se pozicija najčešće pomeri za desetak centimetara ili se probuši pilot rupa, pa se nastavi uvrtanje. Na nasutom terenu, gde ispod površine ima šuta i komada betona, šip se produžava dok ne prođe nasip i uđe u prirodno tlo.

Vlažno tlo i visok nivo podzemne vode

Na vlažnom terenu iskop se obrušava i puni vodom, a beton u takvoj rupi ne postiže projektovanu čvrstoću. Šip se uvrće kroz zasićen sloj bez otvaranja iskopa i sidri se dublje, gde je tlo konsolidovano. Uz to izostaje betonska posuda oko stuba, pa nema ni zone stalne vlage koja skraćuje vek metala.

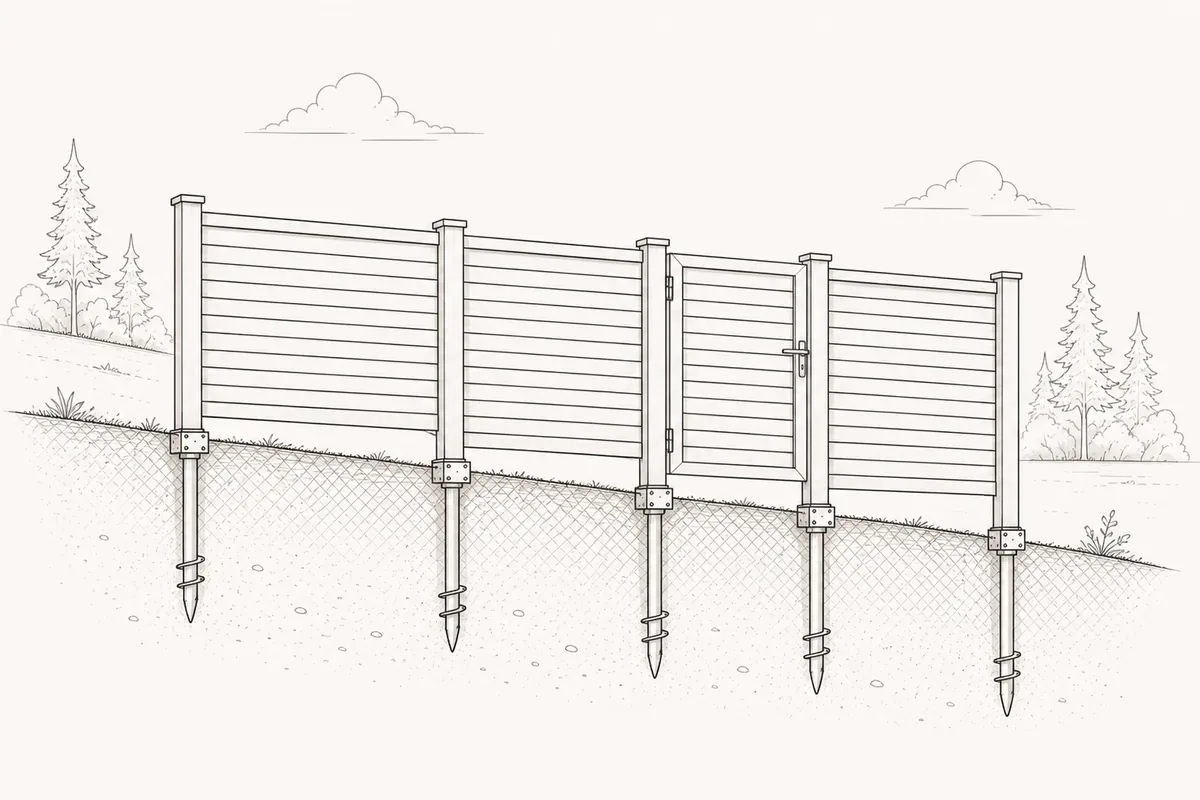

Ograda na nagibu postavljena na vijčane šipove bez betoniranja stubova

Beton, gotove stope ili vijčani šipovi: šta se stvarno bira

Kada se odluka svede na četiri realne opcije, razlike su ovakve.

Rešenje	Dubina oslonca	Kada je ograda upotrebljiva	Ponašanje kroz zime	Korekcija visine
Vijčani šipovi	1,5m, ispod granice smrzavanja	Isti dan	Stabilno, lopatica u nosivom sloju	Podesiva glava, bez razbijanja
Betoniranje svakog stuba	60cm do 80cm, često u zoni mraza	Posle 24 do 48 sati po stubu	Sezonsko podizanje i krivljenje	Nema, traži razbijanje stope
Gotove betonske stope na površini	Praktično bez dubine	Isti dan	Pomeranje već posle prve zime	Podmetanje, privremeno rešenje
Zabijanje stuba u tlo	60cm do 100cm, bez sidra	Isti dan	Popuštanje pri bočnom opterećenju	Ponovno zabijanje

Beton nije loš materijal, nego pogrešno postavljeno očekivanje. On dobro radi kao masa u sabijenom, suvom i ravnom terenu i kada se ide dovoljno duboko. Problem je što se u praksi skoro nikad ne ide dovoljno duboko, jer bi to značilo iskop od preko metra po svakom stubu. Šire poređenje dva sistema temeljenja dali smo u tekstu vijčani šipovi vs betonski temelji.

Kapije i visoke ograde: gde opterećenje zaista raste

Stub kapije nije stub ograde sa širim krilom. On prima statičko opterećenje sopstvene mase, dinamičko opterećenje pri svakom otvaranju i moment savijanja koji raste sa dužinom krila. Kod klizne kapije od četiri metra, sila na noseći stub je višestruko veća nego na bilo koji stub u nizu.

Zato se za kapije ide na veći prečnik, veću dubinu i po pravilu na dva šipa po stubu, povezana zajedničkom pločom. Isti pristup važi za ograde preko dva metra visine i za pune ograde koje ne propuštaju vetar.

Praktičan detalj koji se često previdi: kapija je prvi element koji pokaže da je temelj popustio. Ako krilo posle zime počne da se očešava o tlo ili brava prestane da hvata, uzrok je skoro uvek pomeranje oslonca, a ne sama kapija.

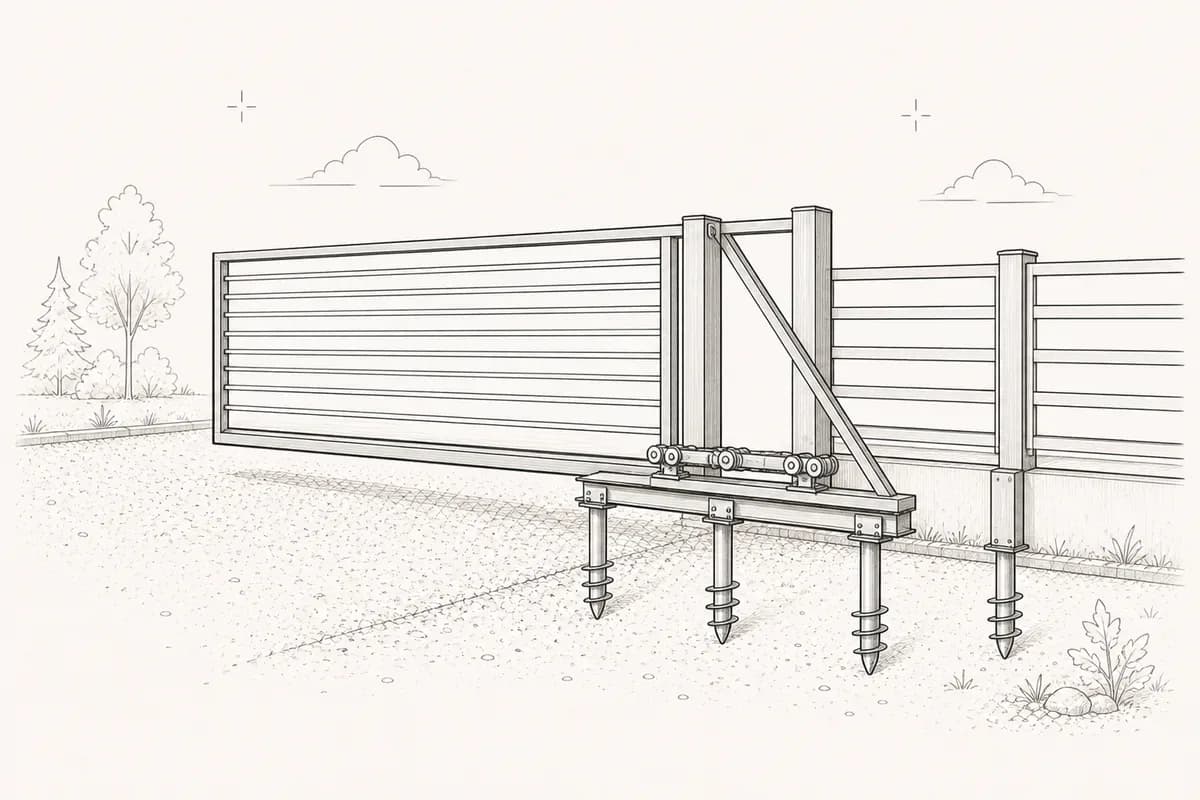

Klizna kapija na vijčanim šipovima sa pojačanim osloncem

Koliko traje ugradnja i koliki je red veličine cene

Temelji za prosečnu ogradu na vijčanim šipovima završavaju se za jedan dan, jer jedan šip traje 5 do 10 minuta i nema čekanja između pozicija. Kod betoniranja se na svaki stub računa 24 do 48 sati vezivanja pre nego što se sme opteretiti, pa se ista ograda razvuče na nedelju dana i više.

Orijentaciono, kompletni temelji za ogradu kreću se u rasponu od 1.200 do 2.500 EUR sa ugradnjom, u zavisnosti od dužine i visine ograde, tipa tla i broja kapija. Uporedne raspone po tipu objekta držimo na stranici cene, a tačan iznos zavisi od parcele, pa ga dajemo tek posle procene terena.

Vredi računati i ono što se ne vidi na računu: kod betona se plaća iskop, odvoz zemlje, beton i povratak ekipe posle sušenja, a parcela ostaje raskopana i neupotrebljiva sve to vreme. Kod šipova nema iskopanog materijala, trava oko trase ostaje netaknuta, a mašina prolazi jednom.

Da li ogradu bez betona možete postaviti sami

Delimično. Sistem sam po sebi jeste jednostavniji od betoniranja, ali dva koraka odlučuju o tome da li će ograda stajati prava za deset godina.

Prvi je kontrola obrtnog momenta. Bez nje se ne zna da li je lopatica ušla u nosivi sloj ili se zaustavila na kamenu u nasipu, a razlika se ne vidi golim okom. Drugi je vertikalnost tokom uvrtanja: šip koji krene pod uglom ne može se ispraviti naknadno, a odstupanje od par stepeni na dva metra visine ograde postaje vidljiv nagib.

Ručni kompleti za male vrtne ograde postoje i za lakše žičane ograde imaju smisla. Za panelne ograde, pune ograde i sve što ima kapiju, mašinska ugradnja sa merenjem momenta je razlika između temelja i improvizacije.

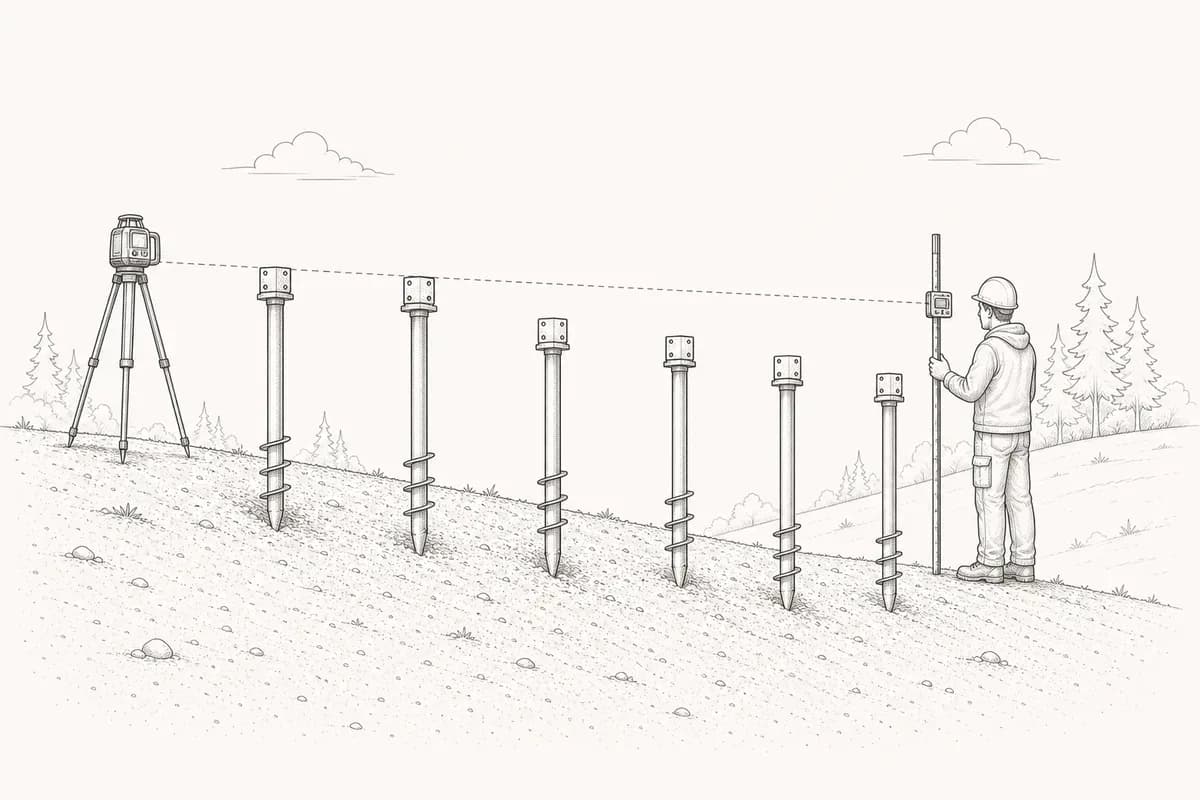

Laserska nivelacija vrhova šipova pre montaže stubova ograde

Često postavljana pitanja

Da li ograda bez betona može da izdrži jak vetar?

Može, i po pravilu bolje od betonirane iste dubine. Otpor bočnoj sili daje lopatica usidrena u nosivi sloj, a ne masa oko stuba. Kod izloženih parcela i punih ograda smanjuje se razmak stubova i povećava prečnik šipa, pa se opterećenje raspoređuje na više oslonaca.

Na kojoj dubini treba da bude temelj za stub ograde?

Ispod granice smrzavanja, koja u Srbiji iznosi 60cm do 80cm u nizijama i preko 100cm u planinskim krajevima. U praksi se ide na 1,5m, jer se time sa sigurnošću izlazi iz zone sezonskog kretanja tla bez obzira na region i tip zemljišta.

Koliko dugo traje postavljanje ograde na vijčane šipove?

Temelji za prosečnu ogradu završavaju se za jedan dan, uz 5 do 10 minuta po šipu. Montaža panela ili letvi počinje odmah po nivelaciji, jer nema perioda vezivanja betona koji kod klasičnog rešenja iznosi 24 do 48 sati po stubu.

Da li se šip mora betonirati da bi bolje držao?

Ne. Beton oko šipa ne dodaje nosivost, jer je šip dobija od lopatice i tla oko nje, ali zadržava vlagu uz metal i time skraćuje vek zaštitnog sloja. To je jedna od najčešćih nepotrebnih intervencija koje vidimo na terenu.

Može li se ograda bez betona kasnije pomeriti ili ukloniti?

Da. Šip se odvrće istom mašinom u suprotnom smeru, bez iskopa i bez oštećenja terena, i može se ponovo upotrebiti na drugoj poziciji. To je praktično kod parcela u zakupu, privremenih ograda gradilišta i kada se granica parcele naknadno precizira geodetski.

Da li ovakvi temelji rade i za gabionske i teške ograde?

Rade, uz veći prečnik i gušći raspored. Gabioni i pune zidane ispune prenose i veliku vertikalnu masu i značajno bočno opterećenje, pa se ide na šipove od 89mm, razmak od 1,5m do 2m i po potrebi na dva oslonca po polju.

Šta ako je ograda već postavljena i počela da krivi?

Krivi stubovi se u većini slučajeva ne moraju vaditi zajedno sa ogradom. Uz postojeću trasu se ugrađuju šipovi, ograda se podigne na nivo i prebaci na nove oslonce. Zahvat je znatno jeftiniji od potpune zamene, a rešava uzrok, a ne posledicu.

Zaključak

Ograda bez betona nije prečica nego drugačiji način da se dođe do dubine na kojoj tlo miruje. Umesto mase u plitkoj rupi koja svake zime ide gore i dole, oslonac se sidri lopaticom ispod granice smrzavanja i drži punim kapacitetom istog dana. Za razliku od betona, visina se kasnije koriguje, oslonac se može dodati ili premestiti, a parcela ostaje čitava.

Mi ugrađujemo vijčane šipove širom Srbije, sa merenjem obrtnog momenta na svakoj poziciji i vrućim cinkovanjem po standardu. Pogledajte kako izgleda usluga temelja za ograde, a ako uz ogradu planirate i terasu, tu je i strana o temeljima za terase. Pošaljite nam dužinu i tip ograde kroz besplatan upit i ponuda stiže u roku od 24 sata. Više o našem načinu rada nalazi se na stranici o nama.
